Window Blind (블라인드)

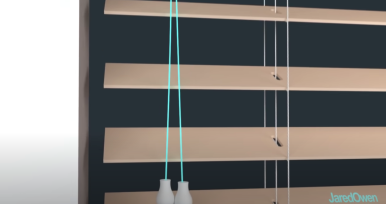

위 사진처럼 블라인드에 있는 줄을 lift string이라고 부른다. 이 줄을 당기거나 풀어서 블라인드를 올리고 내린다.

그리고 위 사진과 같이 wand를 회전시켜서 slat이 돌아가도록 만들어준다.

slat은 위 사진과 같은 support rung 위에 있다.

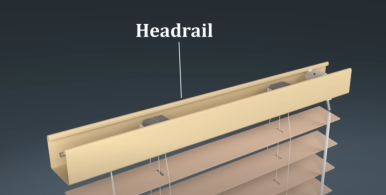

그리고 블라인드의 윗 부분은 위 사진과 같이 valance, valance clips, end stiffeners, headrail로 이루어져있다.

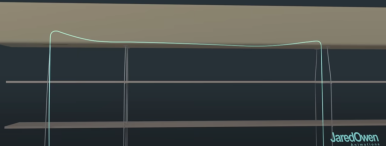

두 개의 lift string은 헤드레일의 아래에서 들어가서 위 사진들처럼 하나는 왼쪽에, 다른 하나는 오른쪽으로 slat에 있는 구멍을 통해서 내려와서 제일 아래에서는 묶여있다.

따라서 lift string을 한 번에 당기면 모든 slat이 위로 올라가게 되는 것이다.

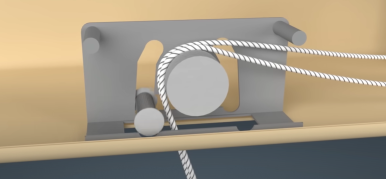

lift string은 헤드레일에서 위 사진과 같이 두 개의 롤러 사이에 있다. 이 중에서 큰 롤러는 고정되어서 줄이 움직일 때 회전만 한다.

그리고 작은 롤러는 왼쪽 사진처럼 거친 표면이 있어서 줄이 움직임에 따라서 위 아래로 슬라이드 하면서 움직인다.

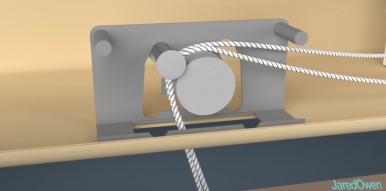

따라서 왼쪽 사진처럼 lift string을 아래로 당긴 후에 왼쪽으로 잡아 당기면 오른쪽 사진처럼 작은 롤러가 위로 올라간 후에 줄을 고정시키게 된다. 이 방법을 통해서 블라인드를 위로 올린 후에 고정시키는 것이다.

다음으로 왼쪽 사진처럼 lift string을 오른쪽으로 당기면 오른쪽 사진처럼 작은 롤러가 떨어지면서 블라인드가 다시 내려가도록 할 수 있는 것이다.

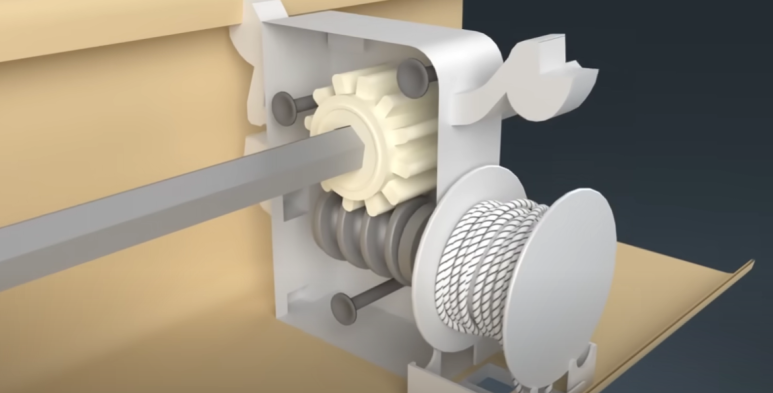

Wand는 위 사진과 같이 wand tilt mechanism이라는 곳에 부착되어 있다.

여기서 wand가 돌아감에 따라서 내부의 웜이 따라서 돌아가고, 웜기어가 천천히 돌아간다.

그리고 이에 따라서 웜기어에 연결되어 있는 tilt rod가 같이 돌아간다.

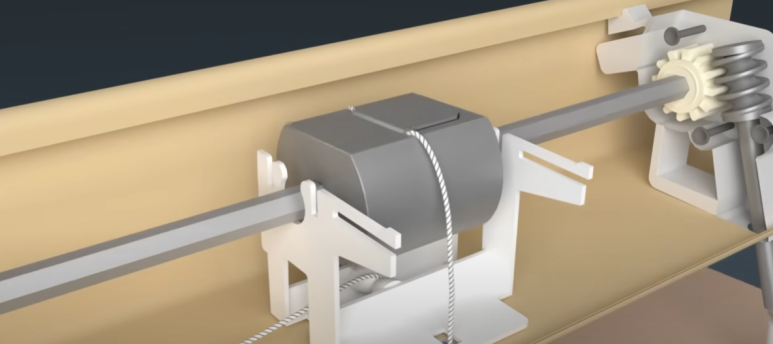

이 tilt rod는 위 사진과 같이 두 개의 Drum에 연결되어 있다.

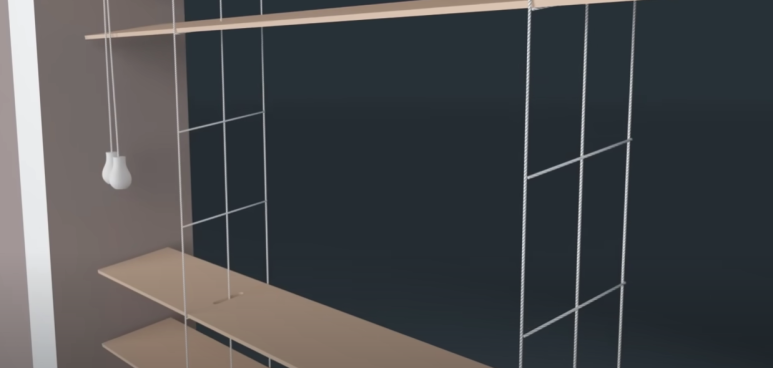

또, 위 사진처럼 string ladder는 drum에 연결되어 있기 때문에 drum이 돌아감에 따라서 줄이 돌아가고, slat이 따라서 돌아가게 된다.

어떤 블라인드들은 위 사진과 같이 wand 대신에 줄로 대체해서 사용하기도 한다. 하지만 그 원리는 wand를 사용할 때와 크게 다르지 않다.
