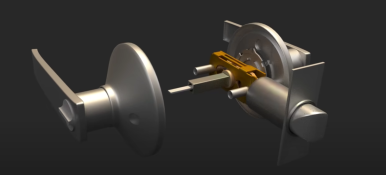

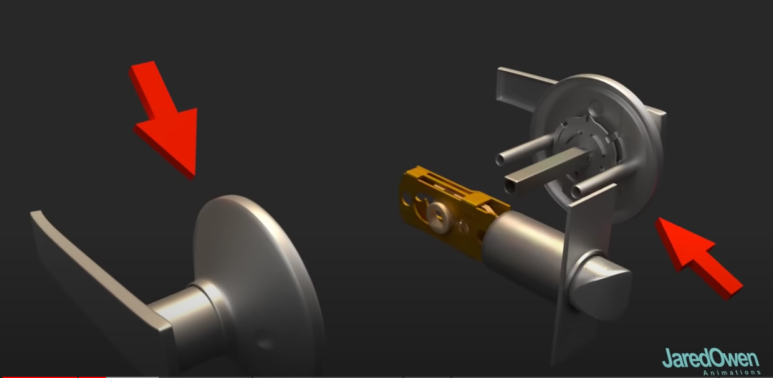

문 손잡이를 분해 했을 때, 위 사진에서 손잡이 내부의 것들을 덮고 있는 부품을 Rosette이라고 부른다. Rosette는 고정되어 있기 때문에 핸들이 움직여도 같이 회전하거나 움직이지 않는다.

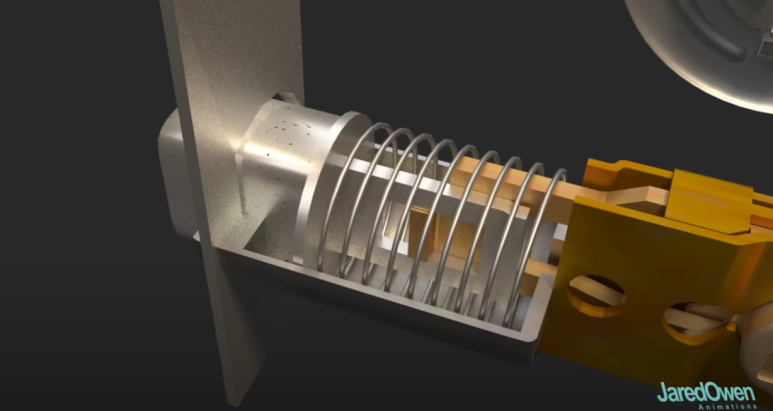

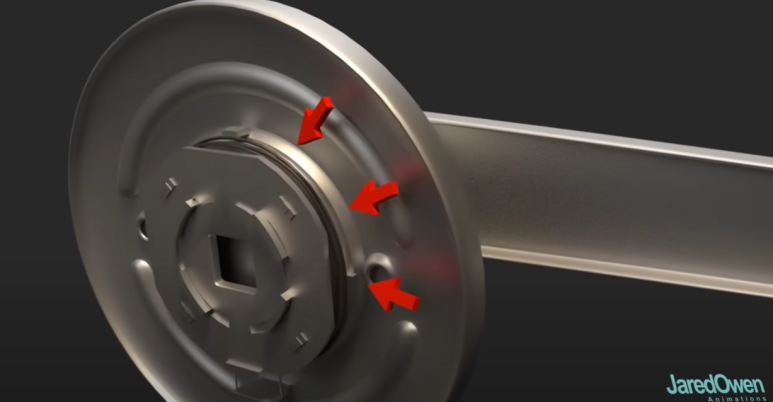

위 사진에서 화살표로 표시되어 있는 부분에는 stiff metal wire로 되어 있는 스프링이 있다. 문 손잡이를 위나 아래로 움직였을 때, 이 스프링을 통해서 원래 자리로 돌아온다.

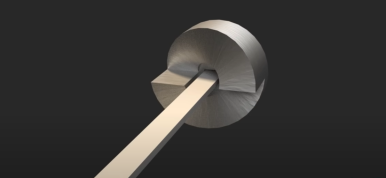

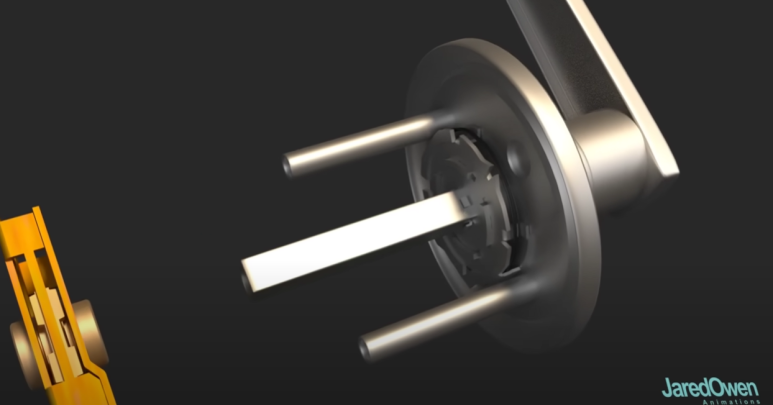

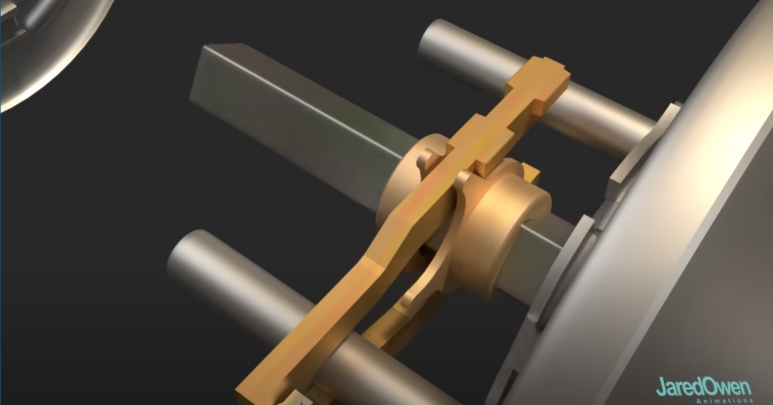

그리고 반대쪽 손잡이도 마찬가지로 움직인다. 위 사진과 같은 세 개의 metal bar 중에서 중앙에 있는 막대를 spindle이라고 하는데, 이를 통해서 손잡이를 움직일 때 반대쪽도 같이 움직이도록 만든다. 나머지 두 개의 막대는 fastener인데, rosette을 고정시키는 역할을 한다.

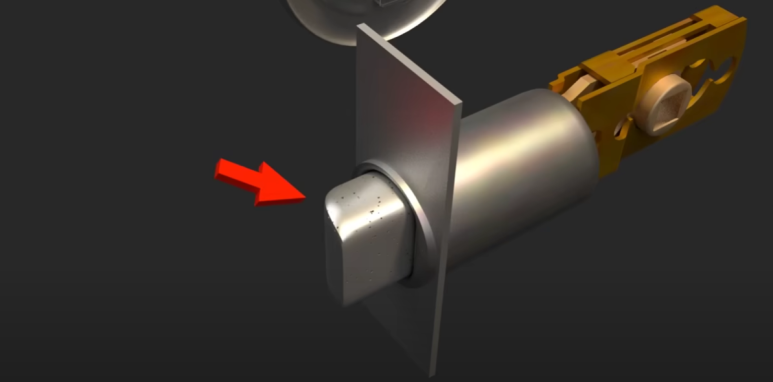

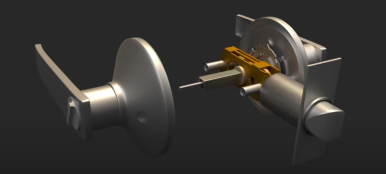

위 사진에 나오는 부분을 latch라 하고, 나머지를 latch assembly라고 한다.
latch를 눌렀다가 놓으면 내부의 스프링을 통해서 원래 위치로 돌아온다.

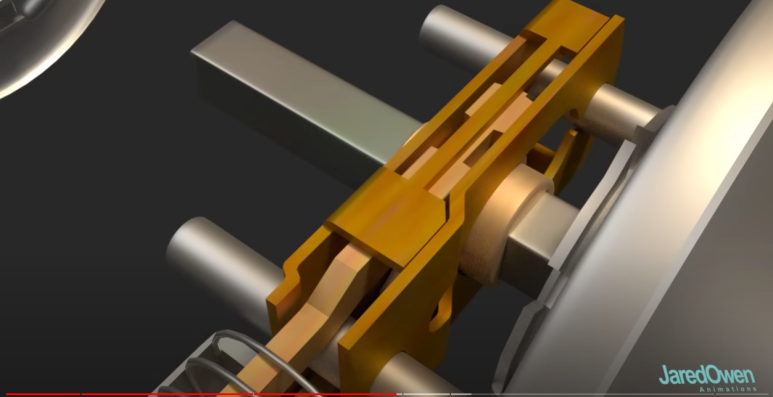

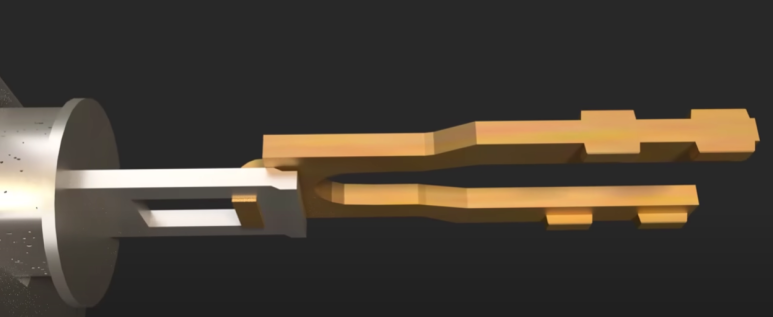

위 사진에 나오는 부품을 transmission plate라고 하는데, 이 부품이 오른쪽으로 당겨지면 latch도 같이 당겨지고 안으로 들어오게 만든다.

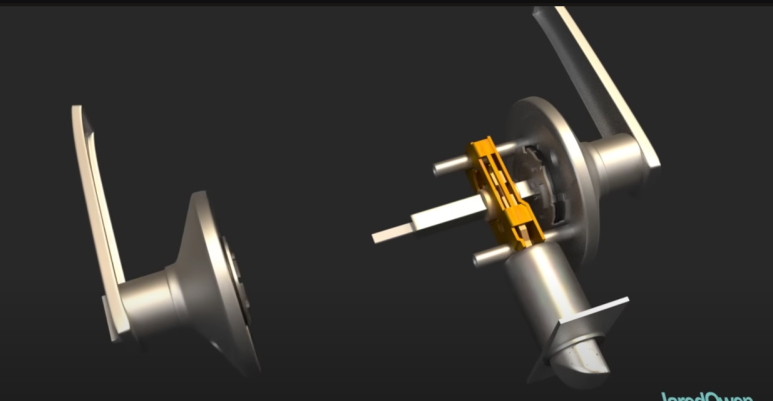

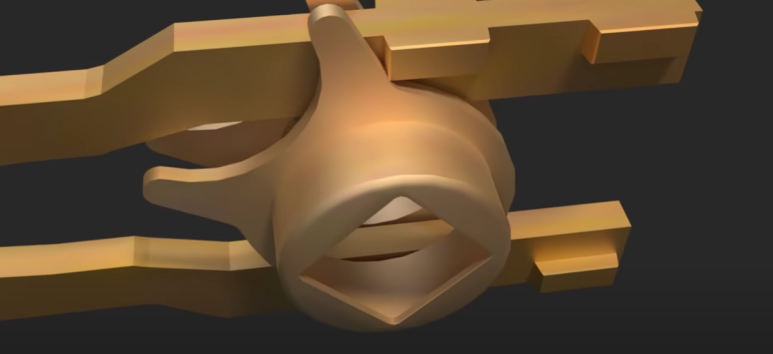

그리고 이 부품은 cam drive unit이라고 하는데, transmission plate에 중간 사진과 같이 연결되어 있다.
cam drive unit이 위나 아래로 회전하면 transmission plate가 transmission plate를 오른쪽으로 미는 역할을 한다.

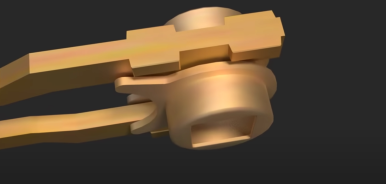

이 cam drive unit은 중앙에 spindle이 연결되어 있어서 이를 통해 회전하게 된다.
그리고 이 모든 부품들은 위 사진처럼 cage를 통해서 감싸져있다.
이제 문 손잡이가 잠기는 원리를 알아보자. spindel의 내부에는 빈 공간이 있어서 위 사진과 같이 driver라는 부품이 들어갈 수 있다.
그리고 이 driver라는 부품은 손잡이에 있는 잠금 장치를 돌리면 같이 돌아간다.

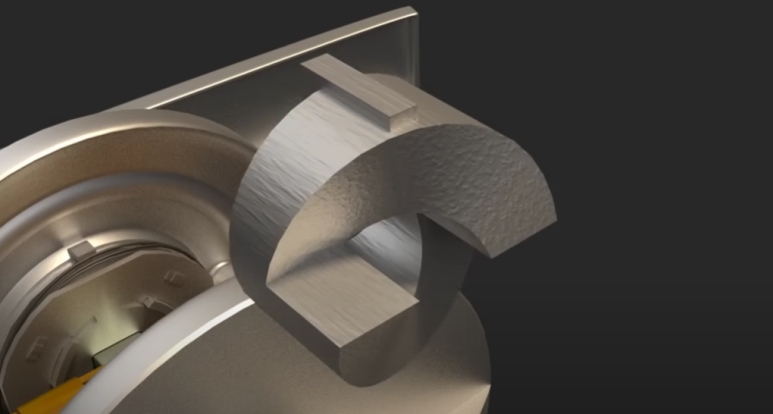

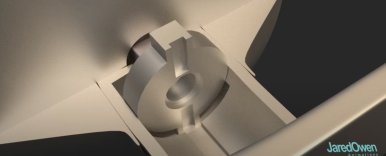

반대편의 rosette에는 위 사진과 같은 동그란 부품이 들어 있다. 그리고 손잡이에는 open slot이 있어서 오른쪽 사진처럼 돌아갈 수 있다.

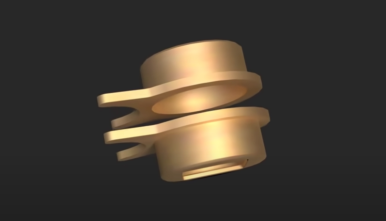

그리고 lock이 일어나게 하는 위 사진과 같은 부품이 있다.
그 중에서 하나는 driver에 연결되어 있는데, 이를 fixed cam이라고 부른다. driver에 연결되어 있기 때문에 driver가 회전하면서 이 cam도 같이 회전한다.

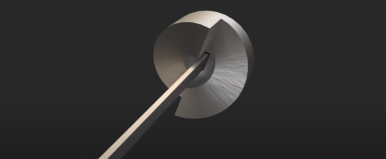

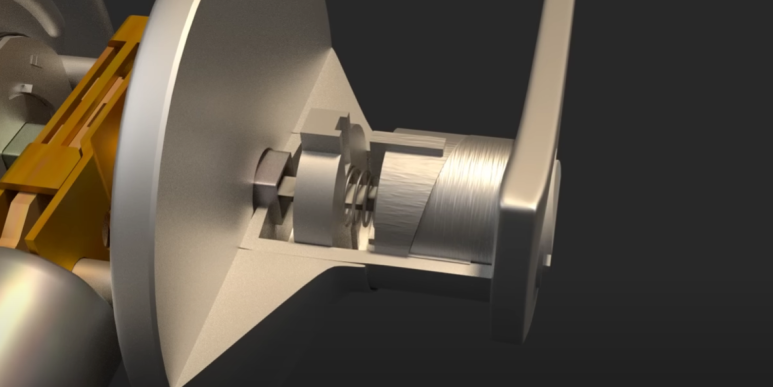

그리고 반대 방향을 보고 있는 위 사진과 같은 cam을 sliding cam이라고 한다. 위와 아래에 돌출된 부분 때문에 sliding cam은 회전하지는 않지만 앞 뒤로 움직일 수 있다.

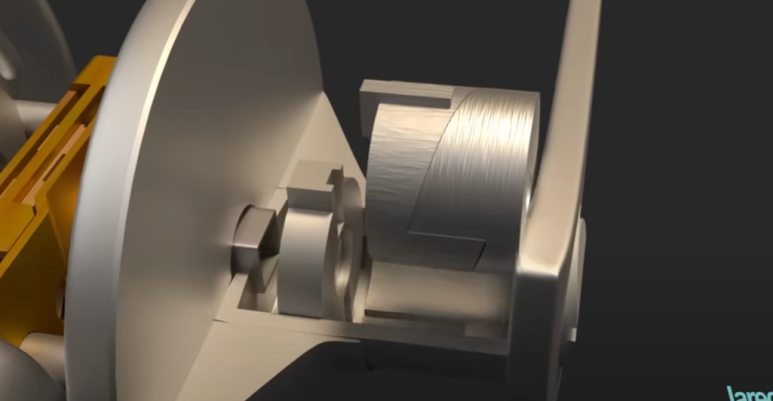

만약에 잠금 장치를 실행시키면 driver와 함께 fixed cam이 돌아가고, sliding cam을 위 사진과 같이 밀어낸다.

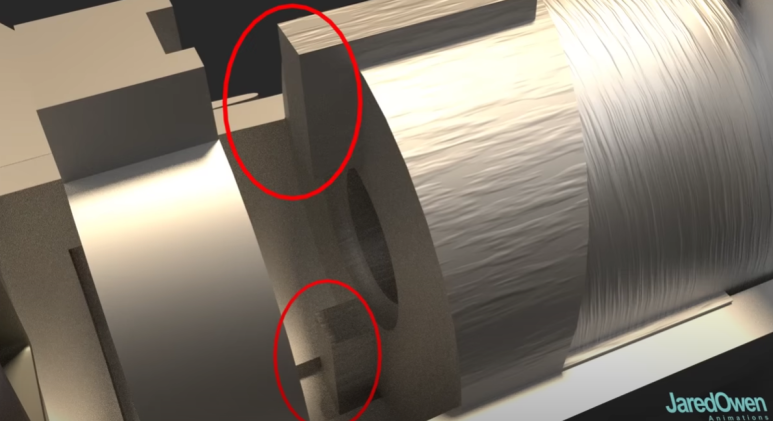

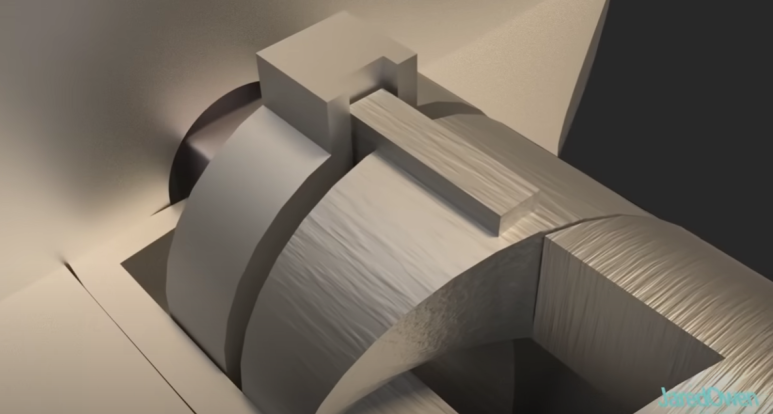

문이 잠기는 이유는 위 사진에 표시되어 있는 돌출된 부분 때문이다.

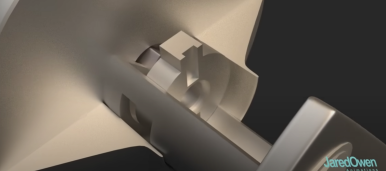

Lock 상태일 때, sliding cam은 밀리면서 돌출된 부분이 rosette에 있는 홈으로 들어간다. 그리고 Rosette이 움직이지 않기 때문에, 이 상태에서는 손잡이가 돌아가지 않는다.
그리고 잠금 장치를 해제하면 spring이 sliding cam을 밀어내면서 원래의 위치로 돌아가고, 손잡이가 돌아갈 수 있게 된다.
