Planetary Gear (유성기어)

Planetary Gear는 주로 속도 변환 메커니즘이 필요한 곳에서 사용된다. (ex. 자동 변속기)

​

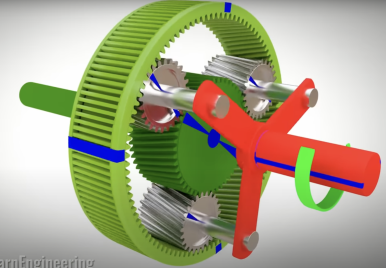

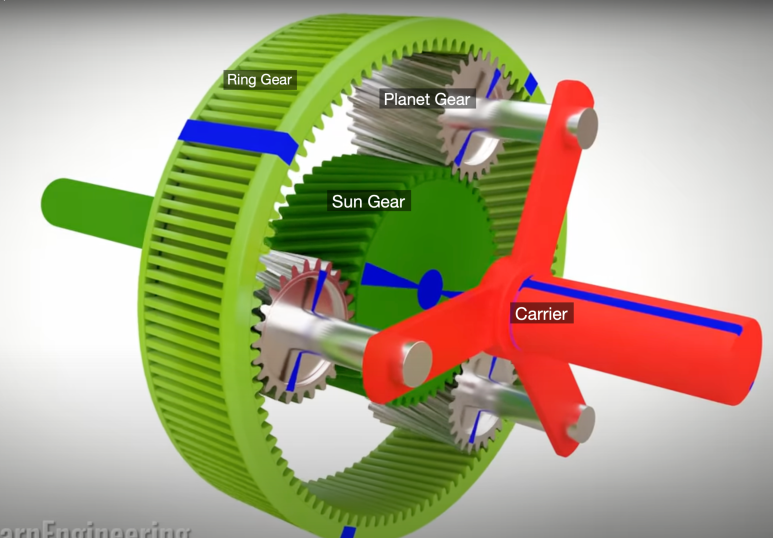

Sun gear, Planet gears, Ring gear, Carrier 4개의 main 부품으로 이루어져 있다.

Planetary Gear

Planetary Gear는 input, output, 고정된 부품 등이 무엇이냐에 따라서 회전 양상이 달라진다.

​

​

1. Ring gear는 정지, Sun gear가 회전하는 경우: Speed variation

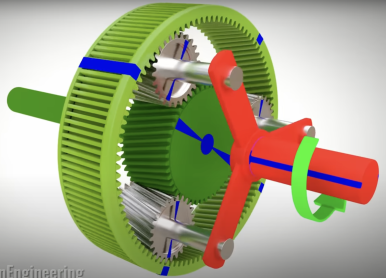

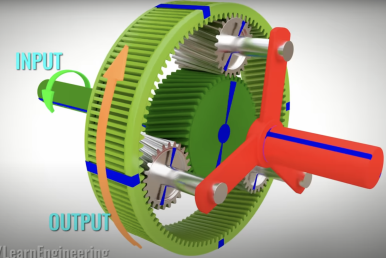

Ring gear가 정지되어 있고, Sun gear가 회전하는 경우, Planet gear가 회전을 하면서 ring gear를 따라서 움직인다. 이에 따라 Planet gear에 연결된 Carrier도 회전한다.

​

​

2. Sun gear는 정지, Ring gear가 회전하는 경우: Rotation

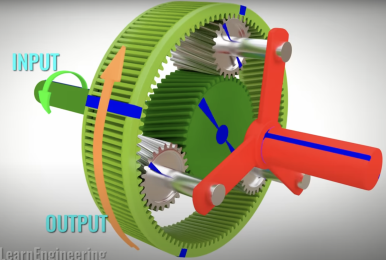

Sun gear가 정지되어 있고, Ring gear가 회전하는 경우, Planet gear가 앞의 경우보다 더 빠르게 회전하고, 이동하게 된다. 이에 따라 Carrier도 더 빠르게 회전한다.

​

​

3. Ring gear와 Sun gear가 반대 방향으로 회전하는 경우: Reverse Mechanism

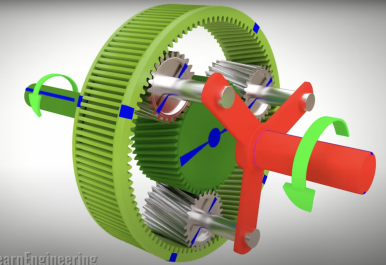

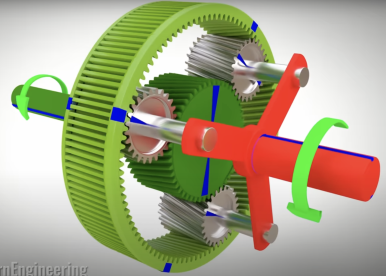

Ring gear와 Sun gear가 반대 방향으로 회전하는 경우, Planet gear가 제자리에서 Ring gear와 같은 방향으로 회전하고, Carrier는 정지하고 있는다.

---

출처: https://www.youtube.com/watch?v=ARd-Om2VyiE



​
